Σε υποσταθμούς μέσης τασής

Ηλεκτρονόμοι Προστασίας Μετασχηματιστών

Από τα σημαντικότερα τμήματα ενός υποσταθμού μέσης τάσης αποτελούν οι ηλεκτρονόμοι προστασίας των Μετασχηματιστών ισχύος. Η καλή λειτουργία των ηλεκτρονόμων προστασίας αποτελεί κρίσιμο σημείο για την άρτια και ασφαλή λειτουργία των Υποσταθμών και θα πρέπει να ελέγχονται στην προληπτική συντήρηση των υποσταθμών μέσης τάσης.





H SAFETYENGINEER ελέγχει τη σωστή λειτουργία των ηλεκτρονόμων προστασίας στους περιοδικούς ελέγχους κατά την Συντήρηση των Υποσταθμών διασφαλίζοντας την ασφαλή και απρόσκοπτη λειτουργία τους.

Οι  ηλεκτρονόμους προστασίας σε ένα υποσταθμό μπορούν να αναλυθούν στις παρακάτω κατηγορίες :

Ηλεκτρονόμος (Η/Ν) Buchholz για Μετασχηματιστές ελαίου

Ο Ηλεκτρονόμος (Η/Ν) Buchholz τοποθετείται μεταξύ του δοχείου διαστολής του μετασχηματιστή και το δοχείο ελαίου του και διαθέτει δυο επαφές μία για σήμανση κινδύνου ALARM και μία για απόζευξη TRIP

Ο ηλεκτρονόμος Buchholz ενεργοποιείται στις παρακάτω περιπτώσεις :

• Με τη συγκέντρωση φυσαλίδων * στο εσωτερικό του. Έτσι όταν ο όγκος του αερίου ξεπεράσει κάποιο όριο δίνει αρχικά εντολή σήμανσης κινδύνου και, αν ο όγκος εξακολουθεί να αυξάνει, εντολή απόζευξης.
• Με την έντονη ροή του λαδιού* στο σωλήνα που συνδέει το δοχείο διαστολής με το δοχείο ελαίου του μετασχηματιστή με εντολή απόζευξης.
• Με την πτώση της στάθμης του λαδιού (λόγω διαρροής κτλ). Όταν η στάθμη του λαδιού κατέβει κάτω από το επιτρεπτό όριο δίνει αρχικά σήμανση κινδύνου και εάν η στάθμη εξακολουθεί να κατεβαίνει και πέσει κάτω και από το όριο ασφαλείας τότε δίνει εντολή απόζευξης.

Η ανίχνευση των ανωτέρω είναι κρίσιμες και σε περίπτωση μη λειτουργίας υπάρχει κίνδυνος καταστροφή του Μετασχηματιστή.

*Σε περίπτωση εσωτερικού σφάλματος στο Μ/Σ λαδιού, π.χ. βραχυκύκλωμα μεταξύ των σπειρών στα πηνία μέσης ή χαμηλής τάσης, εξαιτίας αστοχίας στη μόνωση, τοπικά η θερμοκρασία του λαδιού ανεβαίνει απότομα με συνέπεια:

• την εξάτμισή του και τη δημιουργία φυσσαλίδων (αερίου) που οδεύουν προς τα πάνω.
• την έντονη ροή του λαδιού.

H SAFETYENGINEER προμηθεύει ηλεκτρονόμους προστασίας  Buchholz.



Ηλεκτρονόμος θερμοκρασίας για Μετασχηματιστές ελαίου και Ξηρού τύπου

Μια από τις βασικές απαιτήσεις της σωστής προστασίας των μετασχηματιστών λαδιού ή χυτορητίνης είναι και ο έλεγχος της θερμοκρασίας ώστε να μην ξεπεράσει τα όρια που έχει ορίσει ο κατασκευαστής του μετασχηματιστή.

Για τους μετασχηματιστές ελαίου :

 χρησιμοποιούνται τα θερμόμετρα λαδιού που παρακολουθούν τη θερμοκρασία του ανώτερου στρώματος λαδιού του Μετασχηματιστή μέσης τάσης η οποία δεν πρέπει να ξεπεράσει τους 100°C.

Το θερμόμετρο είναι εφοδιασμένο με δύο επαφές. Όταν η θερμοκρασία ξεπεράσει το πρώτο όριο  τότε κλείνει η πρώτη επαφή και δίνει αρχικά εντολή σήμανσης κινδύνου ALARM και, αν η θερμοκρασία  εξακολουθεί να αυξάνει, εντολή απόζευξης TPIP.

Ηλεκτρονόμος θερμοκρασίας για τους Μετασχηματιστές ξηρού τύπου ή χυτορητίνης:

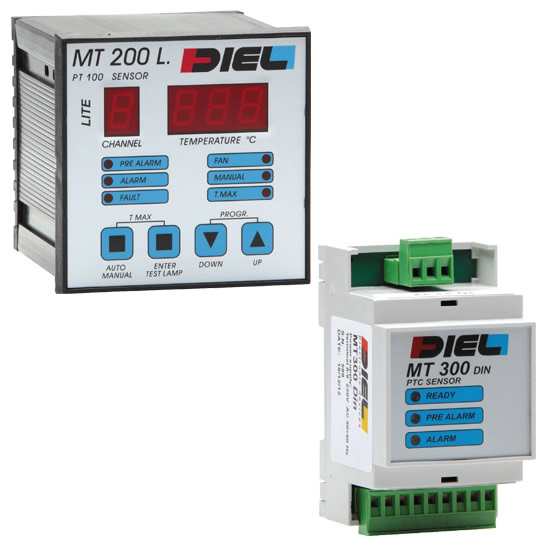

Στους μετασχηματιστές xυτoρητίνης υπάρχουν τοποθετημένοι μέσα στα τυλίγματα της χαμηλής τάσης θερμίστορ PTC ή PT100 των οποίων η αντίσταση τους μεταβάλλεται με τη θερμοκρασία τους.

Τα θερμιστορ συνεργάζονται με ένα ηλεκτρονικό όργανο προστασίας το οποίο απεικονίζει τις θερμοκρασίες λειτουργίας των τυλιγμάτων και επιτηρεί τη θερμοκρασία λειτουργίας των μετασχηματιστών δίνοντας αρχικά εντολή σήμανσης κινδύνου ALARM σε πρωτο επίπεδο και αν η θερμοκρασία  εξακολουθεί να αυξάνει εντολή απόζευξης TPIP

Οι ηλεκτρονόμοι προστασίας έχουν και τη δυνατότητα ελέγχου του εξαερισμού του υποσταθμού.

H SAFETYENGINEER προμηθεύει ηλεκτρονόμους προστασίας  μετασχηματιστών ξηρού τύπου.



Ηλεκτρονόμοι ηλεκτρικών μεγεθών

Οι ηλεκτρονόμοι αυτοί είναι συσκευές που έχουν σκοπό τη συνεχή επιτήρηση ηλεκτρικών μεγεθών όπως έντασης , τάσης , συχνότητας κτλ σε ένα τμήμα της ηλεκτρικής εγκατάστασης.

Αν το ηλεκτρικό μέγεθος ξεφύγει από τα όρια επιτήρησης, τότε αυτόματα δίνουν τις απαραίτητες εντολές (συνήθως εντολή TRIP), με σκοπό να αποτρέψουν ζημίες ή κακή λειτουργία του Υποσταθμού.

Σε ορισμένες εφαρμογές π.χ Φωτοβολταικά πάρκα οι ηλεκτρονόμοι συντελούν στη λειτουργία του φωτοβολταικού σταθμού επιτηρώντας το δίκτυο της ΔΕΗ . Έτσι όταν το δίκτυο βρεθεί εκτός των προκαθορισμένων τιμών απενεργοποιούν την παροχή και επαναφέρουν αντίστοιχα όταν οι τιμές βρεθούν και πάλι εντος των επιθυμητών ορίων.

H SAFETYENGINEER προμηθεύει ηλεκτρονόμους ηλεκτρικών μεγεθών και αναλαμβάνει τον έλεγχο σωστής λειτουργίας των ηλεκτρονόμων προστασίας ηλεκτρικών μεγεθών.
