Με τον πλέον σύγχρονο και αξιόπιστο εξοπλισμό

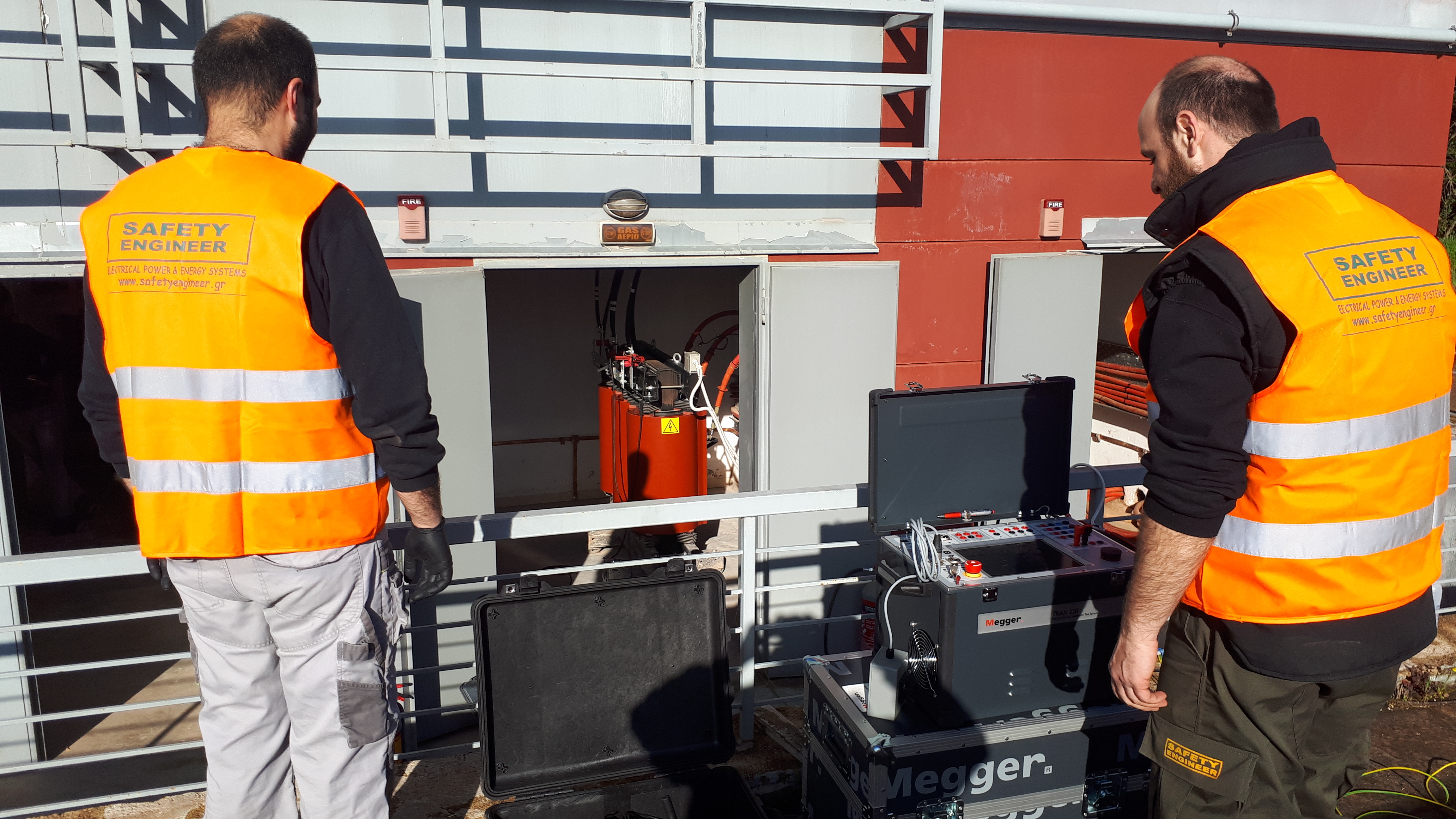

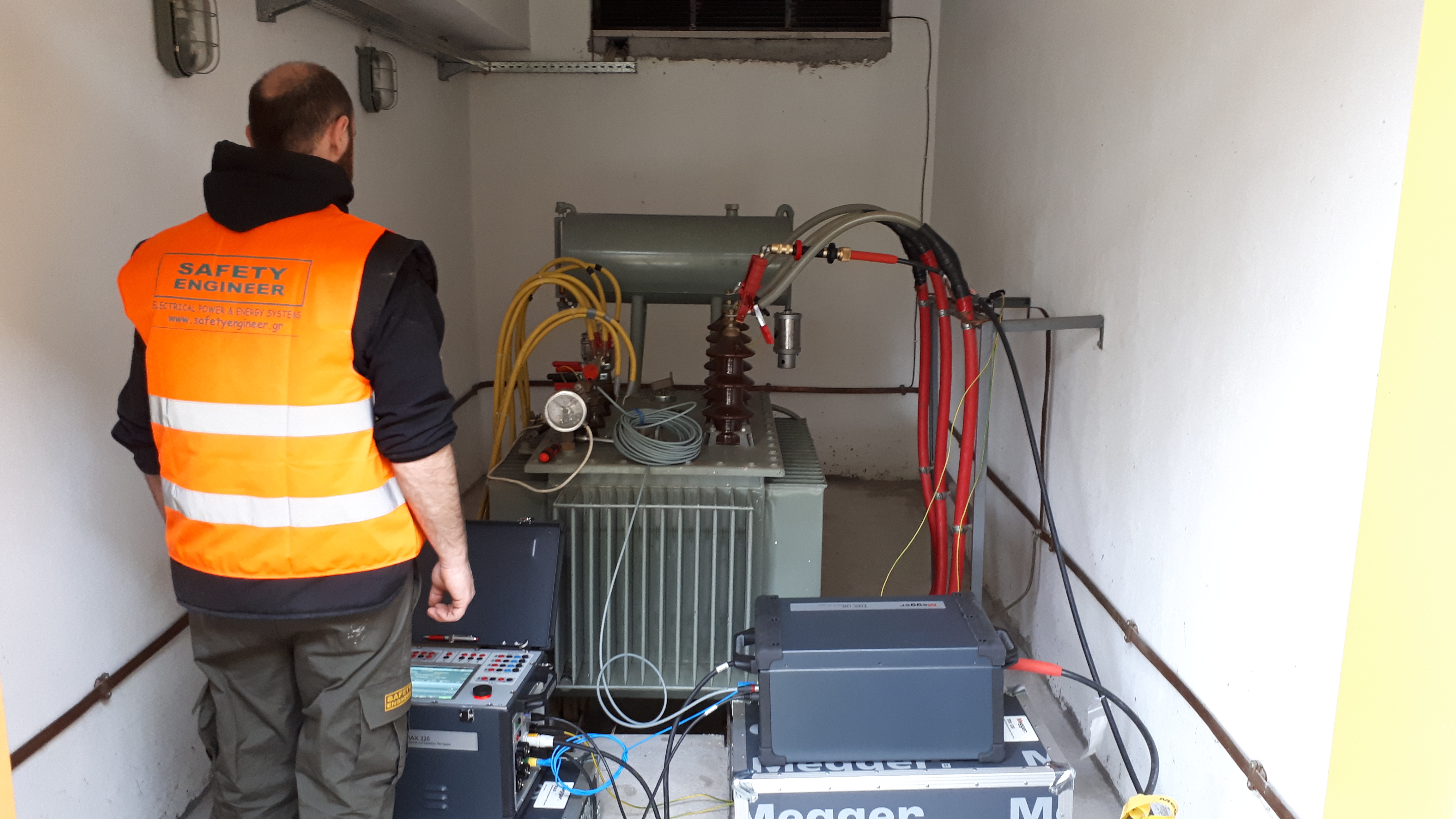

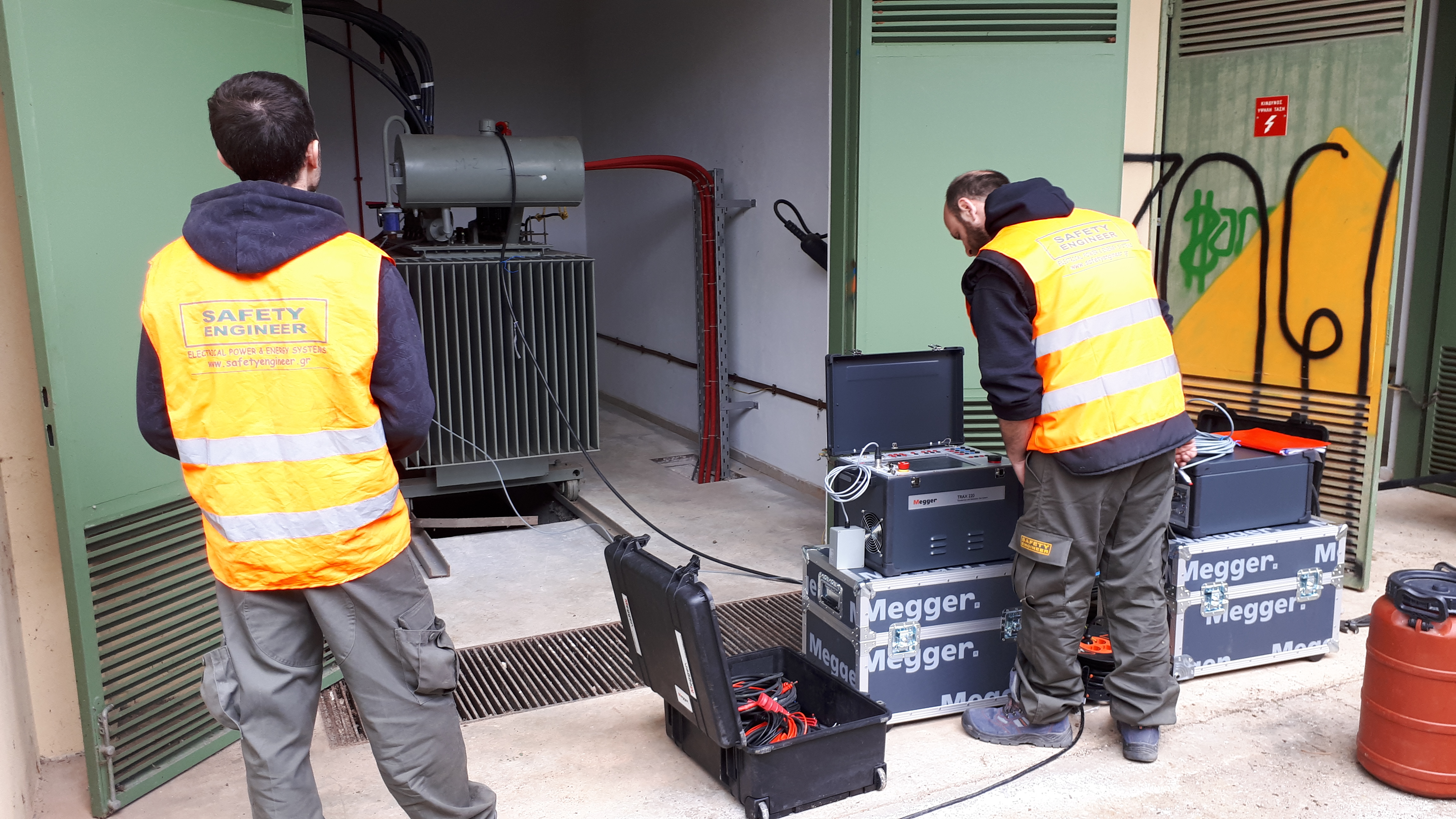

H SAFETYENGINEER αναλαμβάνει ειδικές μετρήσεις σε Μετασχηματιστές Ισχύος και Εξοπλισμό Υποσταθμών Μέσης Τάσης.

Με τις μετρήσεις αυτές μπορεί να διαπιστωθεί η κατάσταση του εξοπλισμού , επίπεδα φθοράς κτλ και να προταθούν λύσεις για τη διατήρηση του εξοπλισμού σε άριστη λειτουργία

.





- Σχέση ή λόγος μετασχηματισμού μετασχηματιστή

O λόγος των σπειρών του πρωτεύοντος τυλίγματος προς αυτές του δευτερεύοντος μας δινει το λόγο μετασχηματισμού κάθε Μετασχηματιστή. Ο λόγος μετασχηματισμού σε κανονικές συνθήκες λειτουργίας δεν θα πρέπει να μεταβάλλεται . Αλλαγή στο λόγο Μετασχηματισμού μπορεί να σημαίνει βλάβη στα τυλίγματα.Οι βλάβες μπορεί να συμβούν από εσωτερικά σφάλματα πχ βραχυκύκλωμα σπειρών , από ατύχημα στην μετακίνηση και εγκατάσταση του Μ/Στη , από διαβρωμένη μόνωση κτλ. Ο λόγος πρέπει να ελέγχεται τακτικά στη ζωή λειτουργίας του Μ/Στη (προτείνεται κάθε έτος) και το σφάλμα μέτρησης δεν θα πρέπει να υπερβαίνει το 0.5%

- Ωμική αντίσταση τυλιγμάτων Μετασχηματιστή με DC έγχυση ρεύματος

Η μέτρηση αντίστασης τυλιγμάτων γίνεται για να ελέγξουμε τα τυλίγματα των μετασχηματιστών , των τερματικών συνδέσεων τους και των επαφών στο tap changer και μπορεί να χρησιμοποιηθεί ως σημείο αναφοράς για μελλοντικές μετρήσεις για τον υπολογισμό των τιμών των απωλειών φορτίου σε θερμοκρασία αναφοράς.Η μέτρηση αυτή γίνεται με χρήση συνεχούς ρεύματος σε όλες της θέσεις του tap changer για όλα τα τυλίγματα και εξαρτάται σε μεγάλο βαθμό από την θερμοκρασία των τυλιγμάτων.Ο εξοπλισμός που διαθέτουμε κάνει αυτόματα τη διόρθωση της θερμοκρασίας στη θερμοκρασία αναφοράς.Οι μετρούμενες τιμές δεν θα πρέπει να έχουν απόκλιση περισσότερο από 0.5% της ονομαστικής τιμής και ο ανωτέρω έλεγχος πρέπει να γίνεται σε ετήσια βάση.Η μέτρηση γίνεται με εφαρμογή DC τάσης και με ρεύμα που δεν υπερβαίνει το 10 % του ονομαστικού ρεύματος.



- Excitation Current ή Ρευμα μαγνήτισης Μετασχηματιστή

Με την ανωτέρω μέτρηση μπορούμε να προσδιορίσουμε σφάλματα που σχετίζονται με τον πυρήνα και τα τυλίγματα του μετασχηματιστή. Η μέτρηση εντοπίζει βλάβες όπως βραχυκυκλωμένες ή ανοιχτοκυκλωμένες σπείρες, κακές ηλεκτρικές συνδέσεις, βραχυκυκλωμένα ελάσματα πυρήνα και χαλάρωση του συστήματος σύσφιξης του πυρήνα. Τα αποτελέσματα μέτρησης σε κάθε φάση του Μ/Στη συγκρίνονται μεταξύ τους για την εξαγωγή συμπερασμάτων.

- Εφαπτομένη δέλτα tand Μετασχηματιστή , FSRL (frequency analysis)

Η μέτρηση της εφαπτόμενης δ και της χωρητικότητας των τυλιγμάτων του μετασχηματιστή είναι ένα test το όποιο μας δίνει αποτελέσματα για την κατάσταση της αντίστασης μόνωσης του μετασχηματιστή. Είναι μια μέτρηση ακριβείας και χρήσιμη για την εκτίμηση της κατάστασης του Μ/Στη. Η μέτρηση βασίζεται στη μέτρηση του AC ρεύματος φόρτισης, των ρευμάτων AC απωλειών και της χωρητικότητας των τυλιγμάτων του Μετασχηματιστή. Η μέτρηση της εφαπτόμενης δ υπολογίζεται από το ρεύμα φόρτισης και τις καταγραφόμενες απώλειες.

Οι συνήθης χωρητικότητες που μπορεί να μετρηθούν είναι :

CHG χωρητικότητα της μόνωσης μεταξύ της υψηλής τάσης και των γειωμένων ακρών συμπεριλαμβανόμενων των μονωτήρων, την μόνωση των τυλιγμάτων ,τα δομικά μονωτικά μέρη και το λαδί

CLG χωρητικότητα της μόνωσης μεταξύ της χαμηλής τάσης και των γειωμένων ακρών συμπεριλαμβανόμενων των μονωτήρων, την μόνωση των τυλιγμάτων,τα δομικά μονωτικά μέρη και το λαδί

 CHL Χωρητικότητα της μόνωσης των τυλιγμάτων μεταξύ υψηλής τάσης και χαμηλής τάσης.

Με τον εξοπλισμό που διαθέτουμε μπορούν να μετρηθούν και συνδυασμοί των ανωτέρω χωρητικοτήτων . Επίσης ο εξοπλισμός μας έχει δυνατότητα μέτρησης με μεταβολή συχνότητάς FREQUENCY SWEEP από 1 έως 505 Hz

Η τιμή μέτρησης θα πρέπει να είναι μικρότερη από 0,5%  (YELLOW LIMIT 0.05 , ORANGE LIMIT 0.3 , RED LIMIT 1)



- Μετρήσεις χωρητικότητας και εφδ στους Μονωτήρες (Bushings) των μετασχηματιστών (Μέση και Υψηλή ταση)

- Τάση βραχυκύκλωσης Μετασχηματιστή

- Vector Group μετασχηματιστή

- Δυναμική μέτρηση αντίστασης (DRM) για έλεγχο OLTC

- Καμπύλη απομαγνήτισης πυρήνα Μετασχηματιστή

- Μετρήσεις Μερικής Διάσπασης / Εκφόρτισης με όργανο UltraTEV για την (i) Μέτρηση Προσωρινής
Τάσης Γείωσης (TEV – Transient Earth Voltage) για εσωτερική διάσπαση και (ii) Μέτρηση υπερήχων
για επιφανειακή διάσπαση με έκδοση έκθεσης και περιορισμού διαρροών οπου αυτό κριθεί αναγκαίο.

- Αντίσταση μόνωσης IR μετασχηματιστή

- Λόγου διηλεκτρικής απορρόφησης DAR μετασχηματιστή

- Μέτρηση δείκτη πόλωσης PI μετασχηματιστή / καλωδίων μέσης τάσης



Οι ανωτέρω μετρήσεις αφού εκτιμηθούν από ειδικό αρμόδιο τεχνικό ειναι ικανές να μας δώσουν συμπεράσματα για την συνολική κατάσταση του μετασχηματιστή ισχύος και των μονώσεων του.

Επίσης  μπορεί να προσδιοριστούν ποιοτικά χαρακτηριστικά του Μετασχηματιστή , δείκτες φθοράς και να βεβαιωθεί ή ασφαλή του λειτουργία.

Σε κάθε περίπτωση η περιοδικότητα των ανωτέρω μετρήσεων κρίνεται αναγκαία ώστε να υπάρχει η βάση δεδομένων του κάθε μετασχηματιστή και να συγκρίνονται τα δεδομένα των μετρήσεων στο σύνολο των χρόνων λειτουργίας του κάθε μετασχηματιστή.

Για οποιαδήποτε πληροφορία ή προσφορά σχετικά με τα ανωτέρω μη διστάσετε να επικοινωνήσετε μαζί μας.
