Εντοπισμός Βλαβών Καλωδίων

Η εταιρεία μας μπορεί να αναλάβει τον έλεγχο και εντοπισμό - αποκατάστασης προβλημάτων σε καλώδια μέσης και χαμηλής τάσης.





Διαγνωστικός έλεγχος για καλώδια Μέσης Τάσης

• Έλεγχος μόνωσης προστατευτικού μανδύα
• Έλεγχος μόνωσης καλωδίων με συσκευή VLF*
• Έλεγχος δέντρων νερού στη μόνωση των καλωδίων με μέτρηση tan delta (εφδ)
• Προσδιορισμός μερικών εκκενώσεων PD σε συνάρτηση με το μήκος καλωδίου

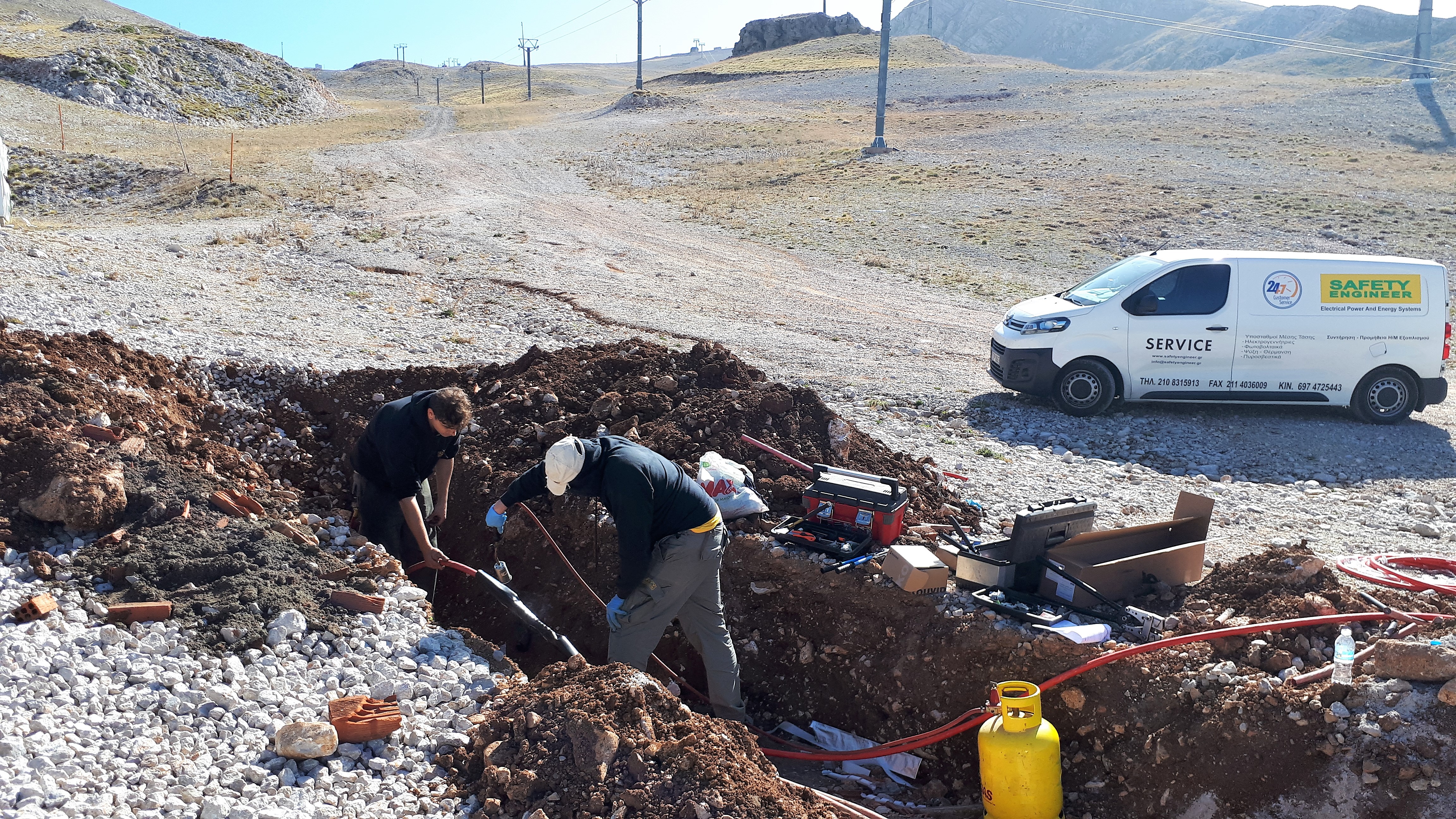

Εντοπισμός Βλαβών σε καλώδια Μέσης και Χαμηλής Τάσης

Για τον εντοπισμό χρησιμοποιούνται σύγχρονα μηχανήματα και εξειδικευμένο προσωπικό κατάλληλα καταρτισμένο για τον εντοπισμό της βλάβης και στη συνέχεια την επισκευή της.

• Eντοπισμός και αποκατάσταση βλάβης καλωδίων Μέσης και Χαμηλής Τάσης.
• Εντοπισμός και αποκατάσταση βλάβης εξωτερικών μανδυών καλωδίων Μέσης Τάσης.
• Εντοπισμός διαδρομής και βάθους καλωδίων.
• Ταυτοποίηση καλωδίων.



Αποκατάσταση βλαβών καλωδίων

Η αποκατάσατση γίνεται με κατάλληλους συνδέσμους -μούφες σε καλώδια Μέσης και Χαμηλής Τάσης.

Η εταιρεια μας μπορεί να αναλάβει την επισκευή για όλους τους τύπους καλωδίων.



ΕΛΕΓΧΟΣ ΚΑΛΩΔΙΩΝ ΜΕ VLF (Very Low Frequency) για μέτρηση χωρητικότητας και tan delta (εφαπτομένη) καλωδίων

Η τιμή της εφαπτομένης δέλτα μπορεί να χρησιμοποιηθεί για να ορίσει τη ποιότητα της μόνωσης των καλωδίων και άλλων χωρητικών φορτίων. Για τη μέτρηση αυτή χρησιμοποιείται ως πηγή υψηλής τάσης συσκευή VLF. Συγκεκριμένα υπολογίζεται η εφαπτομένη δέλτα, η χωρητικότητα και ο συντελεστής απωλειών φορτίου του μονωτικού υλικού.

Αυτες οι μετρήσεις μπορούν να χρησιμοποιηθούν είτε για να ανιχνευτεί η τυχόν υποβάθμιση των μονωτικών ιδιοτήτων στα καλώδια που ήδη χρησιμοποιούνται, είτε για να οριστούν αρχικές τιμές σε νέα καλώδια.

Αλλαγές στις τιμές της εφαπτομένης υποδεικνύουν υποβάθμιση της μόνωσης και μπορούν έτσι να ληφθούν αποφάσεις για τη λειτουργία και το χρόνο ζωής του καλωδίου.

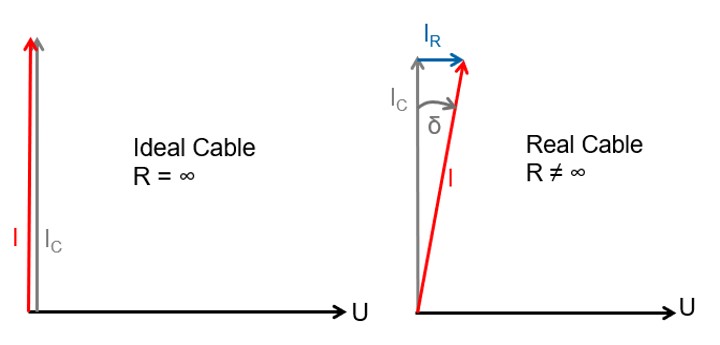

Σε ενα υποθετικά ιδεατό καλώδιο οι απώλειες Ir θα ηταν 0 . Με την αύξηση του Ir (ρέυμα απωλειών λόγο κακής ποιότητας μόνωσης) αυξάνεται η γωνία δ και έχουμε αύξηση της tan delta (εφαπτομένης)

Αυτά απεικονίζονται στα παρακάτω διαγράμματα.

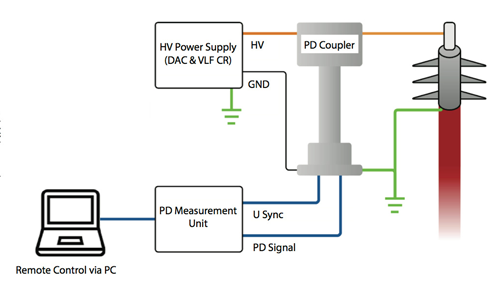

Η εφαρμογή της μεθόδου ελέγχου με VLF γίνεται σύμφωνα με το παρακάτω διάγραμμα

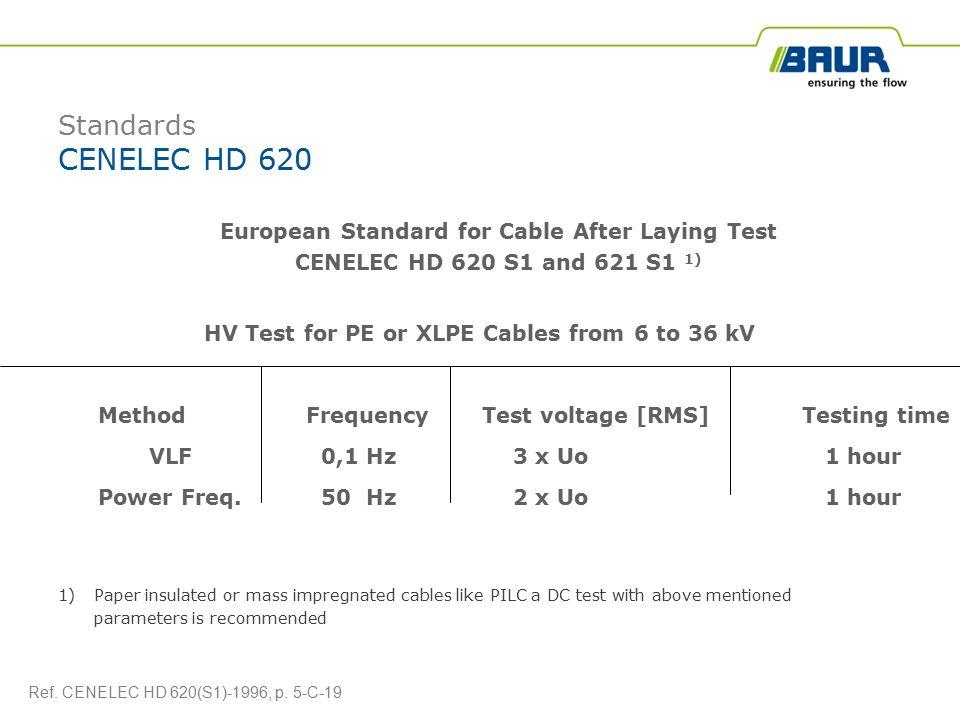

Οι τιμές τάσεων ελέγχου και τον χρόνο που απαιτείται είναι με βάση τον πίνακα







Για οποιαδήποτε πληροφορία ή προσφορά σχετικά με τα ανωτέρω μη διστάσετε να επικοινωνήσετε μαζί μας.
